高音質イコライザアンプKEQ-100026年間、美しく伸びやかな音質が非常に気に入り、オリジナルプリアンプを使い続けてきました。 そのアンプを、MCカートリッジ専用イコライザアンプとして独立させ、2011年現在で入手可能な部品 で組みなおしました。KAR-1000と組み合わせることを前提にしますが、もちろん単独でも使用可能です。 美しく伸びやかな高音、パンチのある低音、ワイドレンジ低歪な高音質再生を目指します。
|
|
|
|
|
|
製作記事
| コンセプト | システム構成 | EQアンプ | Flatアンプ | 電源回路 | 製作 | 試聴 |
コンセプト |
ページトップへ |
しかし、時代はデジタルです。メインの音源はやはりCDやSA-CD、High Rate Samplingのデジタル音源等 です。また、レコードプレーヤとイコライザアンプとの距離は短い方が音質的に有利です。そこで、 高音質イコライザアンプを独立させることにしました。
アナログプレーヤはオリジナルのKAR-1000と組み合わせることを前提にします。（もちろん単独の イコライザアンプとしても問題なく使用できます。）アンプの形式はNFB型で半導体増幅回路による MC専用イコライザアンプとなります。ただし、高価な部品をふんだん使った高価格アンプになって しまっては芸がありません。また、長く使い続けるにはデザインも非常に重要です。
そこで、以下のようなコンセプトで今回のイコライザアンプを設計します。
- アナログレコードの音のよさをもれなく引き出す高音質を実現すること。
- KAR-1000と統一された高品質なデザインとすること。
- 超高価な部品はできるだけ避けること。
- MCカートリッジに対応できること（MC専用）。
- 高音質ADコンバータを追加できる構造とすること。
システム構成 |
ページトップへ |
イコライザアンプの全体構成は、電源部、イコライザアンプ部、フラットアンプ部の3部構成と 非常にシンプルな通常のプリアンプ構成となります。CDは約2Vrmsとかなり高出力なので、 イコライザアンプ、フラットアンプの2つのアンプで増幅し、CDと同程度の出力を確保します。
また、アンプ基板を交換することにより、金田式、窪田式、CR型等様々な形式のアンプを試す ことができる構造とします。
【電源部】
電源部は、イコライザアンプ、フラットアンプ合わせた約0.2Aに加えて、後付けするADコンバータの 電源としても使用できるように、0.5Aの容量を確保します。もちろんスイッチング電源はご法度で、 ドロップアウト型の安定化電源です。
【Mute SW その他】
フロントパネルにはMute SW を設け、針の載せたりはずしたりする時の「プッ」音を 抑制することができるようにします。
100V系については、ターンテーブルの電源も合わせてON/OFFできるように、Switched の100V 出力を設けます。

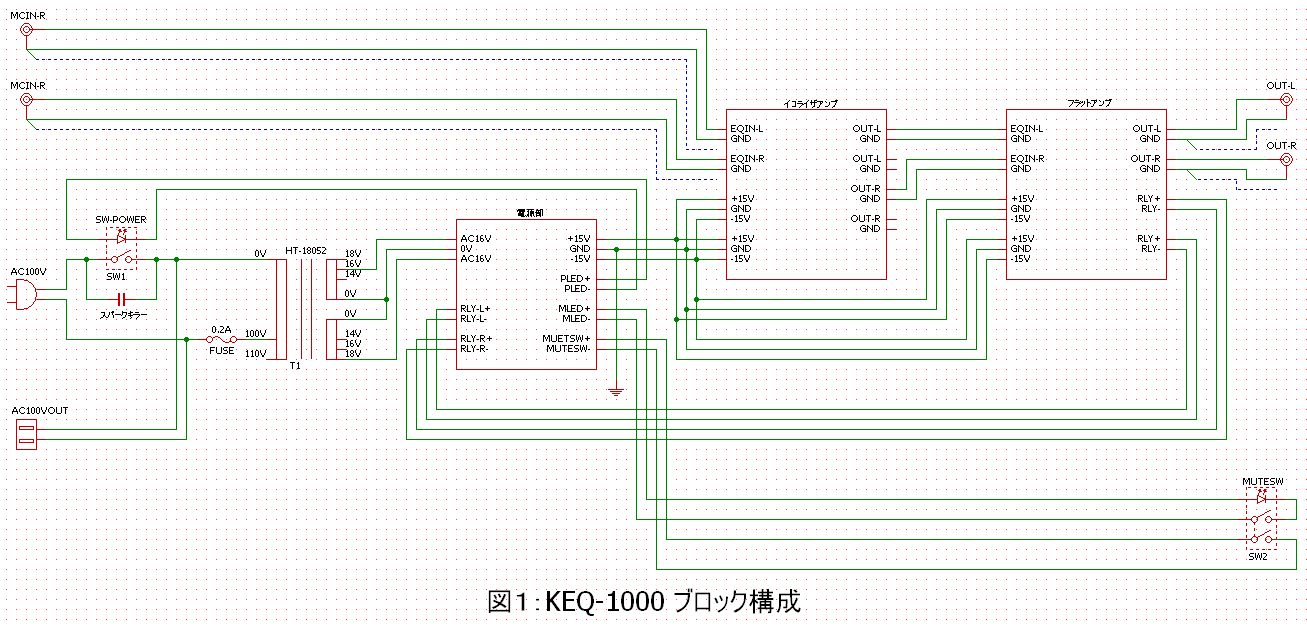

以上のような構成によるブロック構成を図１に示します。
イコライザアンプ |
ページトップへ |

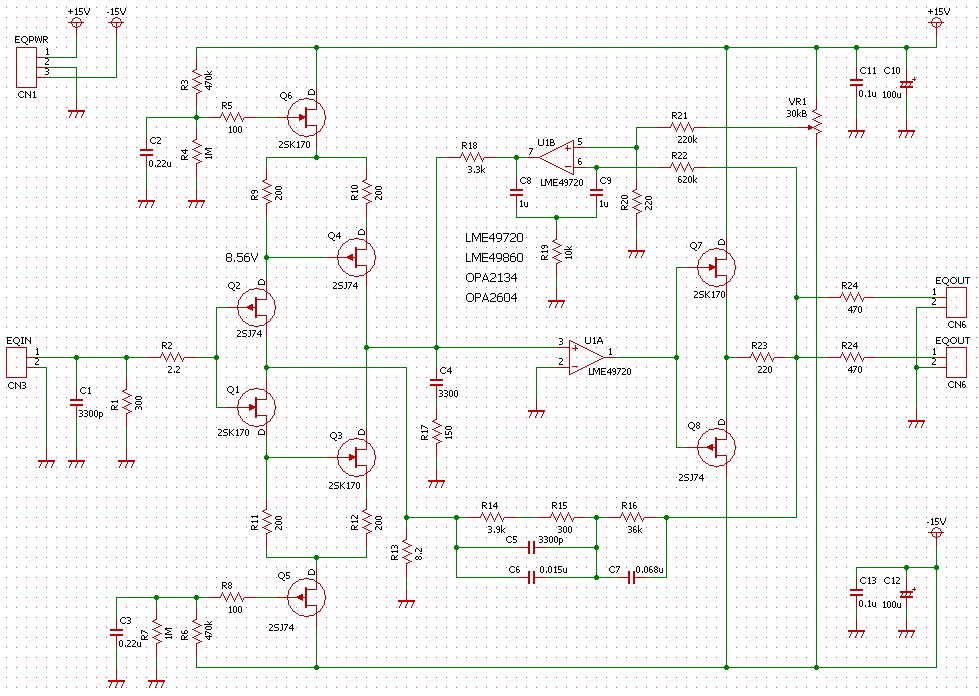

全体として3段構成のアンプとなっており、オーバーオールでNFBをかけています。初段は2SJ74/2SK170に よるダーリントン構成に近いアンプ、2段目はオペアンプによる増幅、最終段は2SJ74/2SK170による アンプとなっております。もともとのアンプは初段の入力に使用しているFETのみ2SJ72/2SK147を 使用していました。このFETは40程度の高gm（順方向アドミッタンス）ですが、2SJ74/2SK170のgmは22程度です。 ただし、イコライザアンプ全体のゲインはNFBで規定されており、十分な特性が得られると考えられます。 RIAA特性は図2のようになります。
まず、MCカートリッジの出力をQ1〜Q4の増幅回路でオペアンプU1に入力できるように増幅します。 MCカートリッジの出力は、だいたい0.3mV程度から0.5mV程度、2SJ74/2SK170の順方向アドミッタンスは 22程度ですから、初段Q1, Q2で 0.3×22 = 6.6mA程度の振幅になります。これに220Ωの抵抗負荷が あるので、Q2のドレインで6.6mA×220Ω =
図２：イコライザアンプ
フラットアンプ |
ページトップへ |
電源回路 |
ページトップへ |
シャシー設計 |
ページトップへ |
製作 |
ページトップへ |
試聴・動作確認 |
